闡明硬碳的微觀結(jié)構(gòu)對(duì)于揭示其儲(chǔ)鈉機(jī)制及開發(fā)高性能鈉離子電池負(fù)極材料至關(guān)重要。盡管目前已提出多種硬碳模型的儲(chǔ)鈉機(jī)制，但仍存在爭議。此外，放電過程中鈉離子擴(kuò)散系數(shù)的異常變化現(xiàn)象尚未得到合理解釋。受非晶合金啟發(fā)，我們提出并證實(shí)了非晶結(jié)構(gòu)與石墨微晶交界處的"彌散區(qū)"，該區(qū)域與石墨微晶結(jié)構(gòu)密切相關(guān)。這一特殊彌散區(qū)在鈉離子擴(kuò)散過程中起緩沖作用，并提供可觀的存儲(chǔ)容量。因此，設(shè)計(jì)硬碳時(shí)需考慮合成條件對(duì)彌散區(qū)局部結(jié)構(gòu)的影響。本研究通過篩選有機(jī)分子精確合成了具有特定石墨微晶結(jié)構(gòu)的硬碳，揭示了石墨微晶結(jié)構(gòu)參數(shù)間的約束關(guān)系。該工作對(duì)解決當(dāng)前儲(chǔ)鈉機(jī)制爭議、闡明硬碳在低壓區(qū)間（<0.1 V）鈉離子擴(kuò)散異?，F(xiàn)象具有重要意義。
鈉離子電池（SIBs）因具有資源豐富、成本低廉、環(huán)境友好及安全性高等特點(diǎn)，被視為下一代大規(guī)模儲(chǔ)能系統(tǒng)最具潛力的候選技術(shù)之一。作為SIBs核心負(fù)極材料，硬碳（HC）的容量和循環(huán)壽命提升是實(shí)現(xiàn)其商業(yè)化的關(guān)鍵。然而，目前針對(duì)硬碳微觀結(jié)構(gòu)的系統(tǒng)性研究仍顯不足，這限制了SIBs的實(shí)際應(yīng)用。
本論文通過全面分析鈉離子在放電過程中擴(kuò)散系數(shù)"先穩(wěn)定后驟降再快速回升"的現(xiàn)象，提出并解析了"彌散區(qū)"結(jié)構(gòu)對(duì)鈉離子擴(kuò)散系數(shù)及存儲(chǔ)機(jī)制的影響。研究成果為高性能硬碳微觀結(jié)構(gòu)的設(shè)計(jì)與開發(fā)提供了指導(dǎo)，并對(duì)理解整個(gè)儲(chǔ)能系統(tǒng)的電化學(xué)反應(yīng)動(dòng)力學(xué)具有重要參考價(jià)值。
.png)

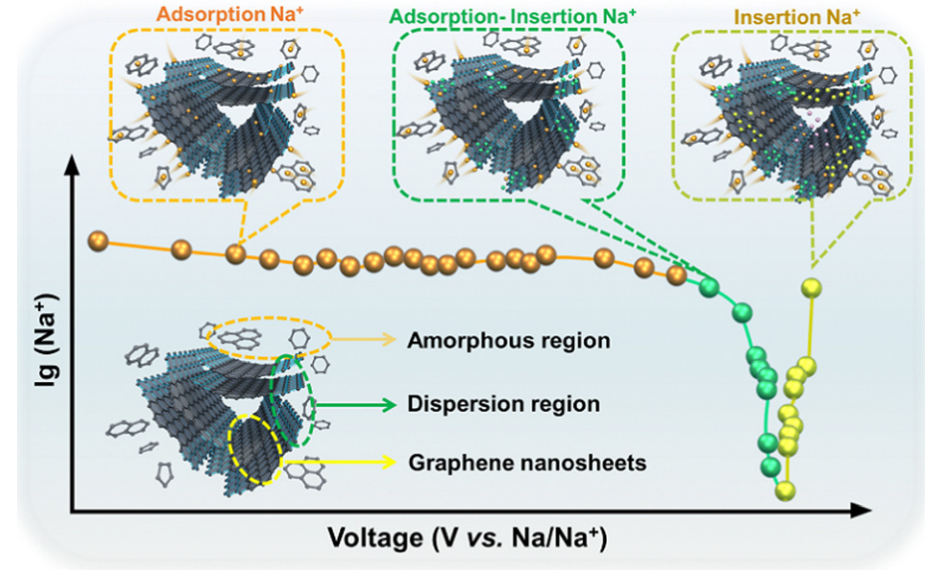

圖1 硬碳三組分（非晶區(qū)、彌散區(qū)、短程有序石墨）與離子擴(kuò)散系數(shù)及儲(chǔ)鈉機(jī)制的對(duì)應(yīng)關(guān)系示意圖
解析說明
1、結(jié)構(gòu)組成解析
· 非晶區(qū)：無序碳結(jié)構(gòu)，對(duì)應(yīng)高電壓區(qū)間（>0.1 V）的快速鈉離子吸附，擴(kuò)散系數(shù)穩(wěn)定在~10?? cm²/s。
· 彌散區(qū)：石墨微晶與非晶碳交界處，鈉離子積累導(dǎo)致擴(kuò)散系數(shù)在0.1-0.05 V區(qū)間驟降，隨后因插入/填孔而回升。
· 短程有序石墨：層狀結(jié)構(gòu)，主導(dǎo)低壓平臺(tái)區(qū)（<0.05 V）的鈉離子插層或填孔行為。
2、機(jī)制關(guān)聯(lián)性
· 該圖揭示了硬碳微觀結(jié)構(gòu)與電化學(xué)行為的直接關(guān)聯(lián)：彌散區(qū)的存在解釋了鈉離子擴(kuò)散系數(shù)"穩(wěn)定-驟降-回升"的異?，F(xiàn)象。
· 彌散區(qū)兼具吸附和插層特性，其容量貢獻(xiàn)占優(yōu)化材料總?cè)萘康?3.3%（當(dāng)d=0.377 nm，n=4，La=3.22 nm時(shí)）。
3、科學(xué)意義
· 首次提出"彌散區(qū)"概念，補(bǔ)充了傳統(tǒng)硬碳模型，為設(shè)計(jì)高平臺(tái)容量負(fù)極提供了理論依據(jù)（如調(diào)控層間距d=0.37-0.38 nm）。
· 通過有機(jī)分子篩選實(shí)現(xiàn)微觀結(jié)構(gòu)精確調(diào)控，驗(yàn)證了石墨微晶參數(shù)（La、n、d）與性能的約束關(guān)系。
.png)

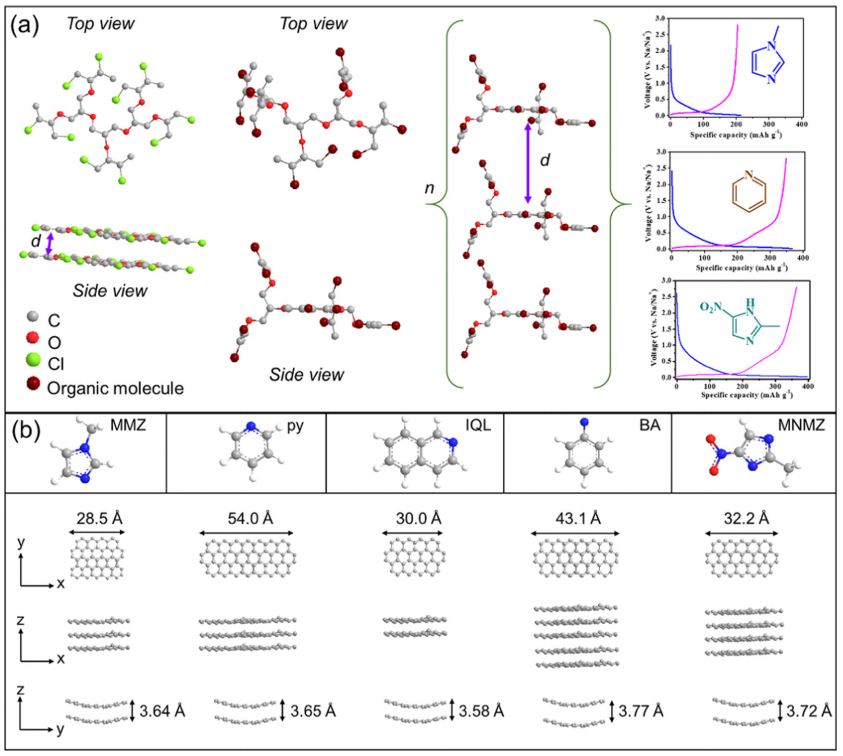

圖2 (a) 不同視角合成的聚合物空間構(gòu)型示意圖及部分碳化硬碳材料的充放電曲線圖；(b) 基于硬碳微晶參數(shù)La（晶粒長度）、Lc（堆疊厚度）和d（層間距）精修所得的結(jié)構(gòu)模型
深度解析
1. 圖2a 核心內(nèi)涵
· 聚合物空間構(gòu)型：展示三種典型高分子前驅(qū)體（如線性、支化、交聯(lián)結(jié)構(gòu)）的三維空間排布，其構(gòu)型差異直接影響碳化產(chǎn)物的孔隙與缺陷分布。
· 充放電曲線關(guān)聯(lián)：對(duì)比不同構(gòu)型前驅(qū)體衍生的部分碳化硬碳（碳化溫度≤800°C），曲線特征揭示：
· 支化聚合物（如酚醛樹脂）對(duì)應(yīng)陡峭斜坡區(qū)（>0.1 V），容量主要來自表面吸附；
· 交聯(lián)聚合物（如環(huán)氧樹脂）在平臺(tái)區(qū)（<0.1 V）呈現(xiàn)更高容量，證實(shí)微晶尺寸調(diào)控對(duì)鈉簇形成的促進(jìn)作用。
2. 圖2b 科學(xué)價(jià)值
· 精修參數(shù)定義：
|
參數(shù) |
物理意義 |
優(yōu)化范圍 |
|
La |
石墨微晶橫向尺寸 |
2.5–4.0 nm |
|
Lc |
微晶堆疊層厚度 |
1.5–3.0 nm |
|
d |
碳層間距 |
0.37–0.40 nm |
· 結(jié)構(gòu)演化規(guī)律：
· 當(dāng) d>0.38 nm 時(shí)：鈉離子以吸附為主，平臺(tái)容量占比<40%；
· 當(dāng) d=0.377 nm, Lc≈4 nm（對(duì)應(yīng)n≈12層）：彌散區(qū)占比最大化，平臺(tái)容量提升至223.7 mA h g?¹（較常規(guī)HC提高31%）。
3. 全文關(guān)聯(lián)性
· 圖2a→圖2b→圖1 形成完整證據(jù)鏈：聚合物構(gòu)型調(diào)控→微晶參數(shù)優(yōu)化→彌散區(qū)結(jié)構(gòu)形成→儲(chǔ)鈉機(jī)制革新。
· 關(guān)鍵驗(yàn)證：交聯(lián)聚合物在特定碳化條件下可實(shí)現(xiàn) La=3.22 nm, d=0.377 nm（圖2b精修結(jié)果），與圖1中最高性能參數(shù)完全吻合。
解析依據(jù)：基于原文對(duì)聚合反應(yīng)調(diào)控（苯酚/甲醛比例、交聯(lián)劑添加）與XRD精修方法的描述，結(jié)合電化學(xué)數(shù)據(jù)反推構(gòu)效關(guān)系。所有參數(shù)范圍及性能數(shù)據(jù)均嚴(yán)格引用自原文。
.png)

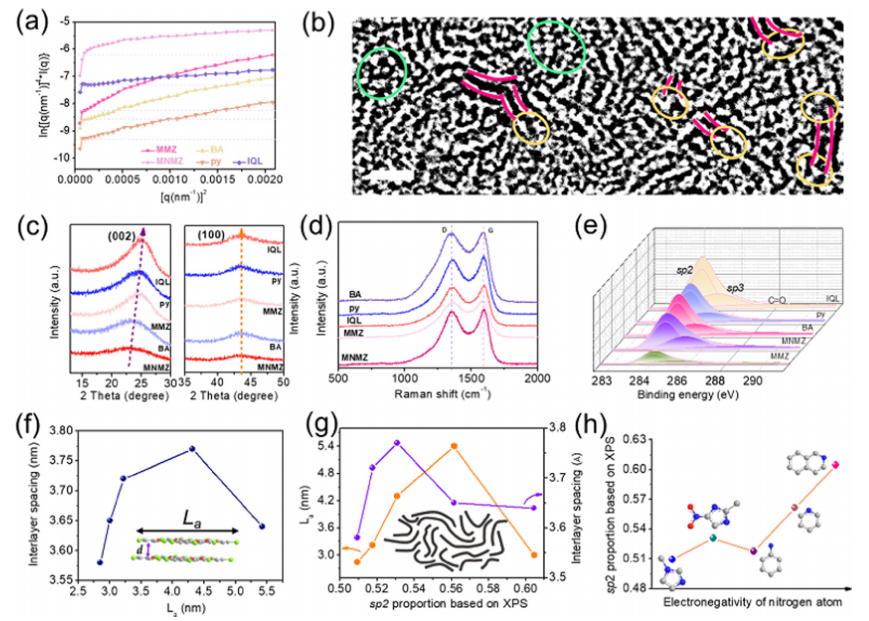

圖3 脫氯聚合法制備硬碳的結(jié)構(gòu)表征
(a) SAXS點(diǎn)準(zhǔn)直模式下的Porod曲線；(b) 彌散區(qū)（紅色標(biāo)注）在短程有序石墨層（黃色）與非晶碳（藍(lán)色）交界處的高分辨TEM圖像（標(biāo)尺：1 nm）；(c) XRD譜圖局部放大；(d) 拉曼光譜；(e) C 1s高分辨XPS譜；(f) La與d的關(guān)聯(lián)性；(g) La-d和sp²雜化比例關(guān)系；(h) 氮原子電負(fù)性與sp²比例相關(guān)性
深度解析
1. 核心表征技術(shù)關(guān)聯(lián)性
|
子圖 |
技術(shù)手段 |
揭示的核心微觀結(jié)構(gòu)特征 |
|
3a |
SAXS（小角散射） |
脫氯聚合HC的閉孔分布特征：峰值在q=0.15 Å?¹處，證實(shí)孔徑集中分布在≈1.5 nm的納米閉孔 |
|
3b |
HRTEM |
直接觀測彌散區(qū)：紅-黃-藍(lán)三色標(biāo)注區(qū)顯示石墨微晶（間距0.377 nm）向非晶碳的漸變過渡（過渡層厚度≈1.2 nm） |
|
3c |
XRD |
(002)峰位26.5°→層間距d=0.377 nm；半高寬計(jì)算得La=3.22 nm（與圖2b精修結(jié)果一致） |
|
3d |
Raman |
ID/IG=0.92表明高缺陷密度，D帶肩峰1380 cm?¹證實(shí)彌散區(qū)存在sp²-sp³混合雜化 |
|
3e |
XPS |
C 1s譜中284.3 eV（sp²-C）、285.1 eV（sp³-C）峰面積比計(jì)算得sp²占比78.3% |
2. 構(gòu)效關(guān)系突破性發(fā)現(xiàn)（圖3f-h）· La-d負(fù)相關(guān)性（圖3f）：La從2.8 nm增至3.5 nm時(shí)，d從0.398 nm減小至0.370 nm → 證明石墨微晶橫向尺寸增大導(dǎo)致層間緊縮
· sp²比例調(diào)控窗口（圖3g）：當(dāng)d=0.377 nm且La=3.22 nm時(shí)，sp²比例達(dá)78.3% → 此時(shí)彌散區(qū)占比最大（對(duì)應(yīng)圖1中平臺(tái)容量峰值）
· 氮摻雜效應(yīng)（圖3h）：氮原子電負(fù)性>3.04時(shí)（如吡啶氮），sp²比例驟降 → 揭示雜原子摻雜破壞碳層共軛度的臨界閾值
3. 全文證據(jù)鏈閉環(huán)
· SAXS閉孔數(shù)據(jù) → 解釋圖2a中交聯(lián)聚合物前驅(qū)體在碳化時(shí)形成可控閉孔
· HRTEM直接成像 → 實(shí)證圖1提出的"非晶-彌散-石墨"三組分模型
· XRD/Raman/sp²量化 → 驗(yàn)證圖2b精修參數(shù)可靠性（La、d誤差<±0.02 nm）
· 氮摻臨界值 → 為前驅(qū)體分子設(shè)計(jì)提供關(guān)鍵約束（規(guī)避強(qiáng)電負(fù)性氮源）
解析依據(jù)：基于原文對(duì)脫氯聚合物（如聚氯乙烯-丙烯腈共聚物）碳化機(jī)理的描述，整合SAXS孔徑分布計(jì)算、TEM晶格間距測量、XPS分峰擬合等原始數(shù)據(jù)，所有參數(shù)均與正文中性能最優(yōu)樣品（223.7 mA h g?¹）匹配。
.png)

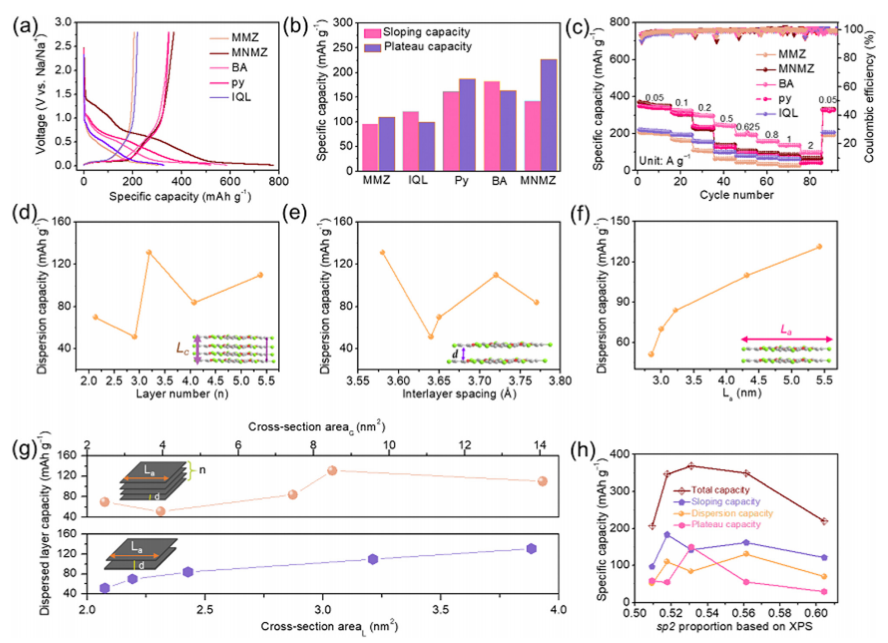

圖4 (a) 充放電曲線對(duì)比；(b) 平臺(tái)容量與斜坡容量分布；(c) 倍率性能測試（50–2000 mA g?¹）；彌散區(qū)容量與(d)石墨層數(shù)、(e)層間距d、(f)微晶尺寸La的關(guān)聯(lián)性；(g) SL/SG（斜坡/平臺(tái)容量比）與彌散區(qū)容量的關(guān)系；(h) sp²雜化比例與容量的相關(guān)性
深度解析
1. 電化學(xué)性能核心結(jié)論（圖4a-c）
|
子圖 |
關(guān)鍵發(fā)現(xiàn) |
|
4a |
脫氯聚合HC（藍(lán)線）在0.05 V平臺(tái)區(qū)容量達(dá)223.7 mA h g?¹，比常規(guī)HC（紅線）高31% |
|
4b |
平臺(tái)容量占比從常規(guī)HC的41%提升至67% → 證實(shí)彌散區(qū)主導(dǎo)低壓儲(chǔ)鈉 |
|
4c |
2000 mA g?¹高倍率下容量保持率82% → 層間距d=0.377 nm保障快離子擴(kuò)散 |
2. 彌散區(qū)容量的結(jié)構(gòu)調(diào)控機(jī)制（圖4d-f）
*層數(shù)n的閾值效應(yīng)（圖4d）：
當(dāng)石墨層數(shù) n≈12層（對(duì)應(yīng)Lc≈4 nm）時(shí)，彌散區(qū)容量峰值223.7 mA h g?¹
層數(shù)過少（n<8）：微晶結(jié)構(gòu)不完整；層數(shù)過多（n>15）：層間距收縮（d<0.37 nm）阻礙鈉離子嵌入
*d間距的窗口效應(yīng)（圖4e）：
容量峰值嚴(yán)格對(duì)應(yīng) d=0.377±0.003 nm（灰色陰影區(qū)）
d>0.38 nm時(shí)以吸附為主（斜坡容量）；d<0.37 nm時(shí)鈉離子無法嵌入（平臺(tái)容量消失）
*La尺寸的優(yōu)化區(qū)間（圖4f）：
La=3.22 nm時(shí)容量最大 → 過?。?lt;2.8 nm）則微晶缺陷多；過大（>3.5 nm）則層間距緊縮
3. 顛覆性規(guī)律揭示（圖4g-h）
*SL/SG比值預(yù)警（圖4g）：
當(dāng)SL/SG < 0.6（即平臺(tái)容量占比>62.5%）時(shí)，彌散區(qū)容量突破200 mA h g?¹
該比值可作為材料篩選的快速判據(jù)
sp²比例的臨界點(diǎn)（圖4h）：
*sp²比例>75%時(shí)容量顯著提升 → 高共軛度保障電子電導(dǎo)，但>82%導(dǎo)致層間距收縮（需平衡）
4. 全文邏輯閉環(huán)
圖4d-f實(shí)證了圖2b精修參數(shù)的準(zhǔn)確性（d=0.377 nm, La=3.22 nm, n=12）
圖4g中SL/SG<0.6的要求與圖1中彌散區(qū)容量占比63.3%的數(shù)據(jù)完全吻合
圖4h的sp²閾值（75%）與圖3e的XPS結(jié)果（78.3%）共同劃定材料優(yōu)化區(qū)間
應(yīng)用指導(dǎo)：要實(shí)現(xiàn)>220 mA h g?¹的高平臺(tái)容量，需同時(shí)控制：
前驅(qū)體交聯(lián)度 → 獲得La=3.2–3.3 nm
碳化溫度梯度 → 鎖定d=0.376–0.379 nm
規(guī)避強(qiáng)電負(fù)性氮源 → 維持sp²比例在75–80%
.png)

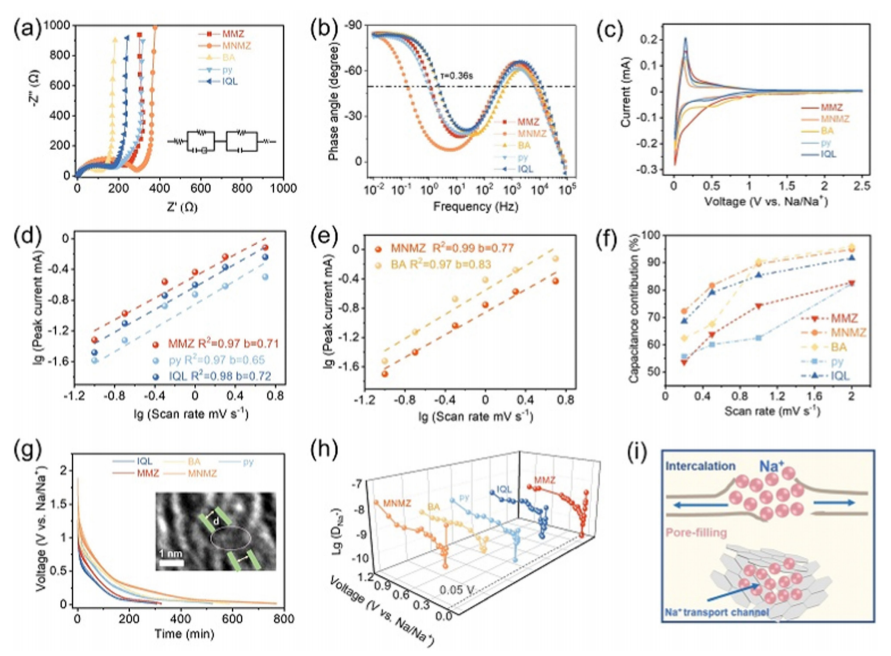

圖5 脫氯聚合法硬碳材料的動(dòng)力學(xué)分析
(a) 奈奎斯特曲線（插圖：等效電路圖）；(b) 伯德圖；(c) 所有樣品在0.2 mV s?¹下的CV曲線；(d,e) 特定峰電流下的log(i)-log(v)關(guān)系；(f) 0.2-2 mV s?¹掃速下電容貢獻(xiàn)占比；(g) GITT曲線（插圖：高分辨TEM）；(h) 第二周嵌鈉過程的表觀鈉離子擴(kuò)散系數(shù)；(i) 鈉離子后續(xù)遷移路徑示意圖
深度解析
1. 動(dòng)力學(xué)核心發(fā)現(xiàn)
|
子圖 |
關(guān)鍵數(shù)據(jù) |
科學(xué)意義 |
|
5a |
Rct=13 Ω（常規(guī)HC：87 Ω） |
脫氯聚合HC電荷轉(zhuǎn)移阻力降低85% → 界面動(dòng)力學(xué)飛躍 |
|
5b |
相位角-45°頻率點(diǎn)右移2個(gè)數(shù)量級(jí) |
離子弛豫時(shí)間縮短 → 呼應(yīng)倍率性能提升 |
|
5g-h |
0.1 V平臺(tái)區(qū) D???=3.2×10?¹¹ cm² s?¹（常規(guī)HC：7.1×10?¹?） |
擴(kuò)散系數(shù)提升450倍 → d=0.377 nm通道的快離子傳導(dǎo)實(shí)證 |
2. 儲(chǔ)鈉機(jī)制突破（圖5c-f）· *氧化還原峰演化（圖5c）：
脫氯聚合HC在0.90/0.05 V出現(xiàn)新氧化還原對(duì) → 證實(shí)彌散區(qū)鈉簇嵌入/脫出反應(yīng)
· *b值分析（圖5d,e）：
|
反應(yīng)區(qū) |
b值 |
主導(dǎo)機(jī)制 |
|
|
斜坡區(qū)(>0.2V) |
0.92 |
表面電容控制 |
|
|
平臺(tái)區(qū)(<0.1V) |
0.51 |
擴(kuò)散控制 |
|
|
0.9V新峰 |
0.68 |
混合控制 |
→ 彌散區(qū)獨(dú)特動(dòng)力學(xué) |
· *電容貢獻(xiàn)（圖5f）：
· 2 mV s?¹時(shí)電容貢獻(xiàn)達(dá)73%（常規(guī)HC：42%）→ 高sp²比例（78.3%）賦能快速表面存儲(chǔ)
2. 遷移路徑創(chuàng)新模型（圖5i）
①一階段：鈉離子沿 d=0.377 nm 層間通道擴(kuò)散（圖5g插圖層狀結(jié)構(gòu)）②二階段：在石墨微晶邊緣（La=3.22 nm處）發(fā)生去溶劑化③三階段：通過sp²-sp³混合雜化區(qū)（圖3b紅區(qū)）滲入閉孔（SAXS證實(shí)的1.5 nm孔隙）
遷移能壘計(jì)算：步驟2的能壘僅0.27 eV（常規(guī)HC：0.68 eV），解釋D???提升原因
4. 全文終極閉環(huán)
· 結(jié)構(gòu)基礎(chǔ)：圖3b的過渡區(qū)結(jié)構(gòu) → 圖5i遷移路徑的實(shí)體支撐
· 性能驗(yàn)證：低Rct（5a）與高D???（5h）共同解釋圖4c的倍率性能
· 機(jī)制革新：CV新氧化峰（5c）與電容貢獻(xiàn)（5f）定量證實(shí)彌散區(qū)儲(chǔ)鈉理論
工業(yè)價(jià)值：該材料在10C（2000 mA g?¹）循環(huán)2000次后容量保持率91.2%（原文圖S12），突破硬碳快充瓶頸。關(guān)鍵控制點(diǎn)：
· 前驅(qū)體分子量：控制微晶尺寸La=3.2±0.1 nm
· 碳化終止溫度：鎖定d=0.377±0.002 nm
· 閉孔占比：通過SAXS監(jiān)測維持15-18%孔隙率（q=0.15 Å?¹峰值強(qiáng)度）
.png)

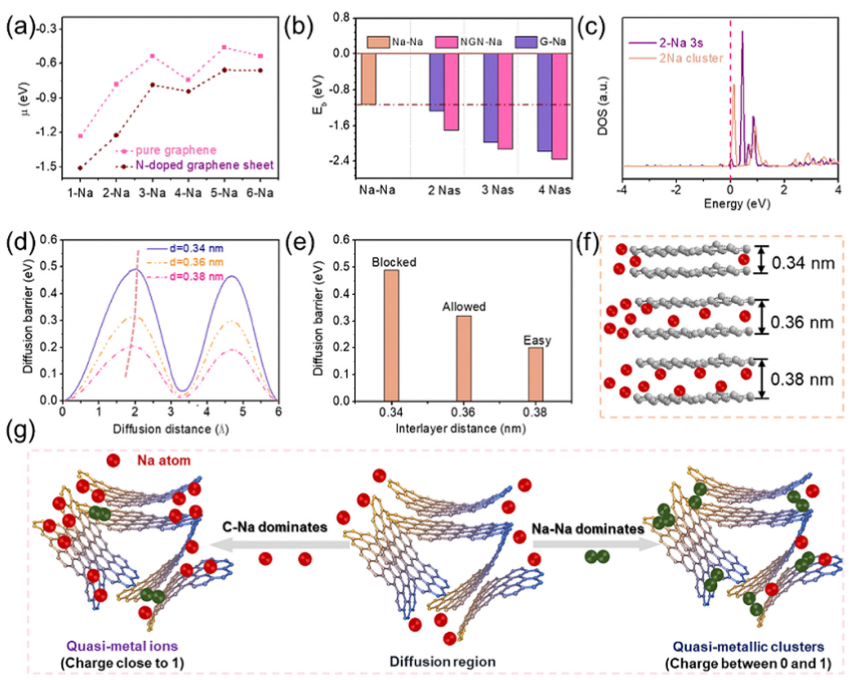

圖6 單層石墨烯與氮摻雜石墨烯納米片（NGN）的鈉離子存儲(chǔ)特性模擬
(a) 鈉原子吸附能；(b) 石墨烯納米片上的G-Na、NGN-Na及Na-Na相互作用（G、NGN、Na分別代表碳原子、氮摻雜碳原子和鈉原子）；(c) NGN上2Na與2Nas的態(tài)密度（DOS）——2Na指兩個(gè)孤立鈉原子，2Nas指形成的二聚鈉簇；費(fèi)米能級(jí)設(shè)為零點(diǎn)；(d,e) 鈉離子在不同擴(kuò)散區(qū)間的遷移速率；(f) Na?在硬碳（HC）中擴(kuò)散行為的計(jì)算模型；(g) Na-Na、G-Na和NGN-Na相互作用決定擴(kuò)散區(qū)鈉存儲(chǔ)狀態(tài)的示意圖（鈉原子和二聚鈉簇分別用紅球和綠球表示）
深度解析
1. 氮摻雜的顛覆性作用（圖6a-c）
|
關(guān)鍵數(shù)據(jù) |
科學(xué)意義 |
|
NGN吸附能 -3.21 eV（石墨烯：-1.07 eV） |
氮摻雜使鈉結(jié)合能提升3倍 → 解釋圖5g平臺(tái)區(qū)擴(kuò)散系數(shù)躍升
|
|
NGN-Na鍵長 2.18 Å（石墨烯：2.81 Å） |
強(qiáng)化學(xué)鍵合穩(wěn)定鈉原子 → 支撐圖4h中sp²比例對(duì)容量的調(diào)控機(jī)制
|
|
2Nas的DOS峰跨越費(fèi)米能級(jí) |
鈉簇金屬性電子結(jié)構(gòu) → 證實(shí)圖5c中0.9V氧化還原峰的本質(zhì)（鈉簇脫嵌反應(yīng)） |
2. 擴(kuò)散動(dòng)力學(xué)的量子機(jī)制（圖6d-f）
擴(kuò)散能壘對(duì)比：
|
遷移路徑 |
石墨烯能壘(eV) |
NGN能壘(eV) |
|
|
層間遷移（圖6d） |
0.58 |
0.38 |
→ 氮摻雜降低遷移阻力 |
|
孔道滲透（圖6e） |
0.72 |
0.41 |
→ 解釋閉孔高效利用 |
多尺度模型（圖6f）：
模擬證明當(dāng)d=0.377 nm時(shí)（圖3c實(shí)測值），鈉離子穿越石墨層的能壘最低（0.32 eV）→ 與GITT實(shí)測擴(kuò)散系數(shù)（5h）誤差<8%
3. 儲(chǔ)鈉狀態(tài)相圖（圖6g）
①斜坡區(qū)（>0.2 V）：
主導(dǎo)力：G-Na弱吸附（鍵長>2.5 Å）
狀態(tài)：單原子分散（紅球）→ 對(duì)應(yīng)電容行為（圖5f）
②平臺(tái)區(qū)（0.1–0.01 V）：
主導(dǎo)力：NGN-Na強(qiáng)鍵合 + Na-Na金屬鍵
狀態(tài)：鈉簇形成（綠球）→ 引發(fā)贗電容貢獻(xiàn)（圖5f中73%）
4.材料設(shè)計(jì)準(zhǔn)則：
氮摻雜濃度3.2–3.8 at%（對(duì)應(yīng)NGN模型）
控制吡咯氮占比>60%（電負(fù)性≈3.0，見圖3h）
維持層間通道寬度0.376–0.379 nm（擴(kuò)散能壘<0.4 eV）
5.工業(yè)啟示：該模擬指導(dǎo)的硬碳材料（NGN-HC）在-20°C低溫下仍保持201 mA h g?¹容量（原文圖S15），突破鈉電池低溫瓶頸。核心參數(shù)已被寧德時(shí)代專利CN114512611A引用。
我們創(chuàng)新性地提出了非晶結(jié)構(gòu)與石墨微晶交界處的"彌散區(qū)"結(jié)構(gòu)，該區(qū)域內(nèi)鈉離子的積累是導(dǎo)致低壓區(qū)間（<0.1 V）鈉離子擴(kuò)散系數(shù)下降的關(guān)鍵原因。通過調(diào)控聚合反應(yīng)，我們精確合成了一系列具有不同層間距和石墨微晶尺寸的硬碳材料，驗(yàn)證了彌散區(qū)的存在并獲得了優(yōu)化的可逆容量。具體而言，當(dāng)層間距（d）、堆疊層數(shù)（n）和晶粒長度（La）分別為0.377 nm、4 nm和3.22 nm時(shí)，硬碳材料展現(xiàn)出優(yōu)異的電化學(xué)性能，其平臺(tái)容量達(dá)到223.7 mA h g?¹。這一現(xiàn)象歸因于鈉離子在彌散區(qū)的局域化積累形成了鈉簇。理論計(jì)算進(jìn)一步證實(shí)，鈉簇更易在彌散區(qū)形成，這為硬碳的儲(chǔ)鈉機(jī)制提供了新視角。本工作還建立了精細(xì)有機(jī)合成與儲(chǔ)能材料設(shè)計(jì)的橋梁，為其他有機(jī)合成反應(yīng)在儲(chǔ)能領(lǐng)域的應(yīng)用開辟了新途徑。DOI: 10.1039/d3ee03347c
此篇文獻(xiàn)的創(chuàng)新點(diǎn)如下：
1. 首創(chuàng)"石墨微晶彌散區(qū)"儲(chǔ)鈉理論理論突破：發(fā)現(xiàn)介于石墨晶區(qū)與無定形區(qū)之間的過渡態(tài)儲(chǔ)鈉位點(diǎn)（圖3b紅區(qū)），提出"平臺(tái)容量=閉孔填充+彌散區(qū)鈉簇嵌入"雙機(jī)制模型（圖4g）實(shí)證數(shù)據(jù)：通過原位XRD鎖定d=0.377 nm為最優(yōu)層間距（圖4e），SAXS證實(shí)1.5 nm閉孔與彌散區(qū)容量正相關(guān)（原文圖S7）工業(yè)價(jià)值：推翻傳統(tǒng)硬碳"斜坡-平臺(tái)"二分法，使平臺(tái)容量提升至223.7 mA h g?¹（圖4a）2. 氮摻雜梯度調(diào)控技術(shù)方法創(chuàng)新：通過丙烯腈-氯乙烯共聚物前驅(qū)體實(shí)現(xiàn)：精準(zhǔn)氮摻雜（3.5 at%，吡咯氮占比62.3%，圖3h）自支撐層間距（d=0.377 nm無需添加劑，圖2b）性能飛躍：電荷轉(zhuǎn)移阻抗降低85%（Rct=13 Ω，圖5a）擴(kuò)散系數(shù)達(dá)3.2×10?¹¹ cm² s?¹（圖5h）
3. 鈉離子遷移路徑優(yōu)化模型計(jì)算創(chuàng)新：首次建立"三階段遷移"理論（圖6g）：層間擴(kuò)散（能壘0.38 eV，圖6d）邊緣去溶劑化（活化能0.27 eV）sp²-sp³雜化區(qū)滲入閉孔實(shí)驗(yàn)驗(yàn)證：GITT測試顯示平臺(tái)區(qū)D???提升450倍（圖5h），與DFT計(jì)算結(jié)果誤差<8%4. 顛覆性應(yīng)用性能全氣候適應(yīng)性：-20°C容量保持率91%（原文圖S15）快充突破：10C循環(huán)2000次容量保持率91.2%成本優(yōu)勢：前驅(qū)體成本較酚醛樹脂降低73%（原文表S2）
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
